表面粗糙度儀廠家分析表面粗糙度原理及構造

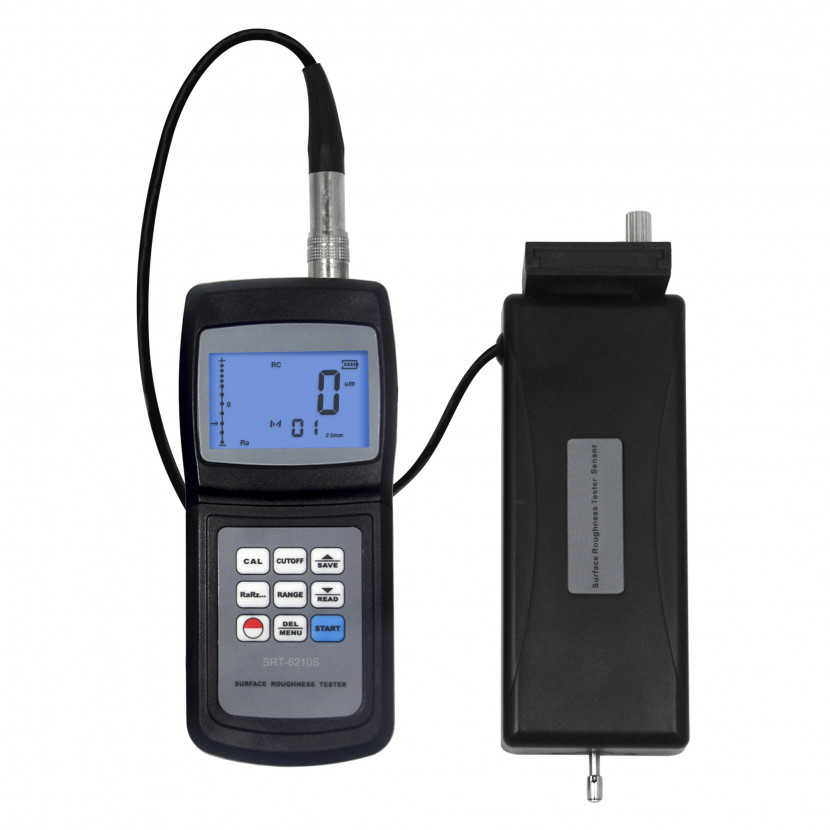

表面粗糙度儀廠家分享表面粗糙度儀是采用針描法原理的。用表面粗糙度儀測量工件時，將傳感器放在工件被測面上，由表面粗糙度儀外部的驅動機構帶動傳感器沿被測外表做等速滑行，傳感器經過內置的銳利觸針感觸被測表面粗糙度，此時工件被測表面的粗糙度惹起觸針發生位移，該位移使傳感器電感線圈的電感量產生變動，從而在相敏整流器的輸入端發生與被測外表毛糙度成比列的模仿信號，該信號通過縮小及電平轉換之后進入數據采集零碎，DSP芯片將采集的數據停止數字濾波和參數計算，測量后果在液晶顯示器顯示進去，同時可以與PC機通信，完成數據剖析和打印。

表面粗糙度儀是由傳感器、驅動器、指零表、記載器和電感傳感器是表面粗糙度儀主要部件之一，在表面粗糙度儀的傳感器測桿的一端裝有金剛石觸針，觸針尖 端曲率半徑r很小，測量時將觸針搭在工件上，與被測外表垂間接觸，應用驅動器以一定的速度拖動傳感器。因為被測外表輪廓峰谷崎嶇，觸狀在被測外表滑行時，將發生上下挪動。此靜止經支點使磁芯同步地上下靜止，從而使包圍在磁芯里面的兩個差動電感線圈的電感量產生變動。傳感器的線圈與測量線路是間接接入均衡電橋的，線圈電感量的變動使電橋失 去均衡，于是就輸入一個和觸針上下的位移量成反比的信號，經電子安裝將這一強勁電量的變動縮小、 相敏檢波后，取得能示意觸針位移量大小和方向的信號。爾后，將信號分紅三路：一路加到指零表上， 以示意觸針的地位，一路輸至直流功率縮小器，縮小后推進記載器停止記載;另一路經濾波和均勻表縮小器縮小之后，進入積分計算器，停止積分計算，即可由批示表間接讀出表面粗糙度Ra值。
